R&S 示波器產品系列

產品亮點

1. 極高的波形更新速率：

每秒更新 4.5 百萬筆波形（waveforms/s），等同於 21ns blind time。
頻譜分析速度 45,000 次 FFT/s，即時觀察頻譜變化且適用於 EMI Debug。

2. 12 位元 ADC、18 位元高解析模式：

雜訊極低（1mV/div、1GHz 頻寬時低於 54 μV），適合進行微小訊號，如：漣波量測。

3. 深度記憶體與強大區域觸發功能：

記憶體深度高達 1 Gpoints。支援區域觸發，可對類比波形、頻譜與數學結果進行分析。

4. 頻寬覆蓋從 70 MHz 至 16 GHz（依系列而異）：

涵蓋入門教育、類比電路、電源分析、高速匯流排及 RF 微波應用需求。

產品照片	產品型號	頻寬	通道數	取樣率	最大記憶體	應用場景

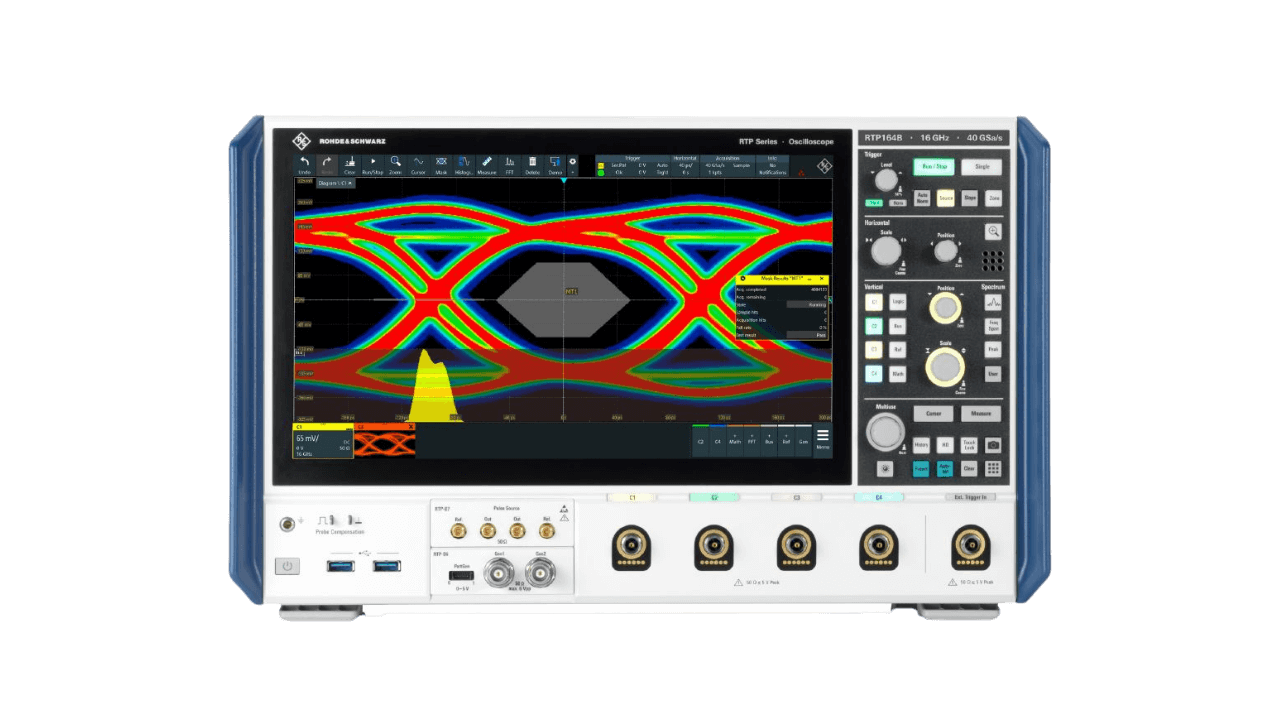

	R&S RTP 示波器	4 GHz - 16 GHz	2/4	40 Gsample/s	3 Gpts	Serial Bus 分析訊號完整性（眼圖分析、TDR） EMI 除錯向量訊號分析（RF）合規性測試（高速數位介面）

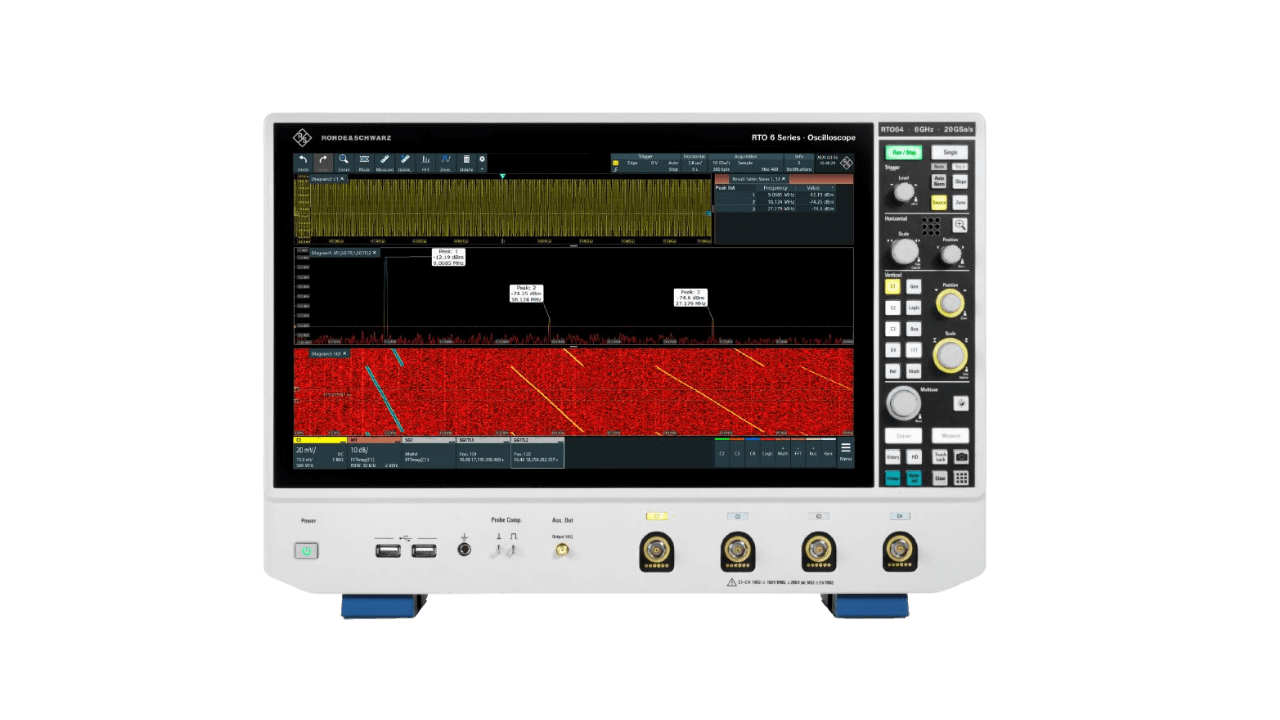

	R&S RTO 6 示波器	600 MHz - 6 GHz	4	20 Gsample/s	2 Gpts	Serial Bus 分析訊號完整性（眼圖分析、TDR） EMI 除錯向量訊號分析（RF）合規性測試

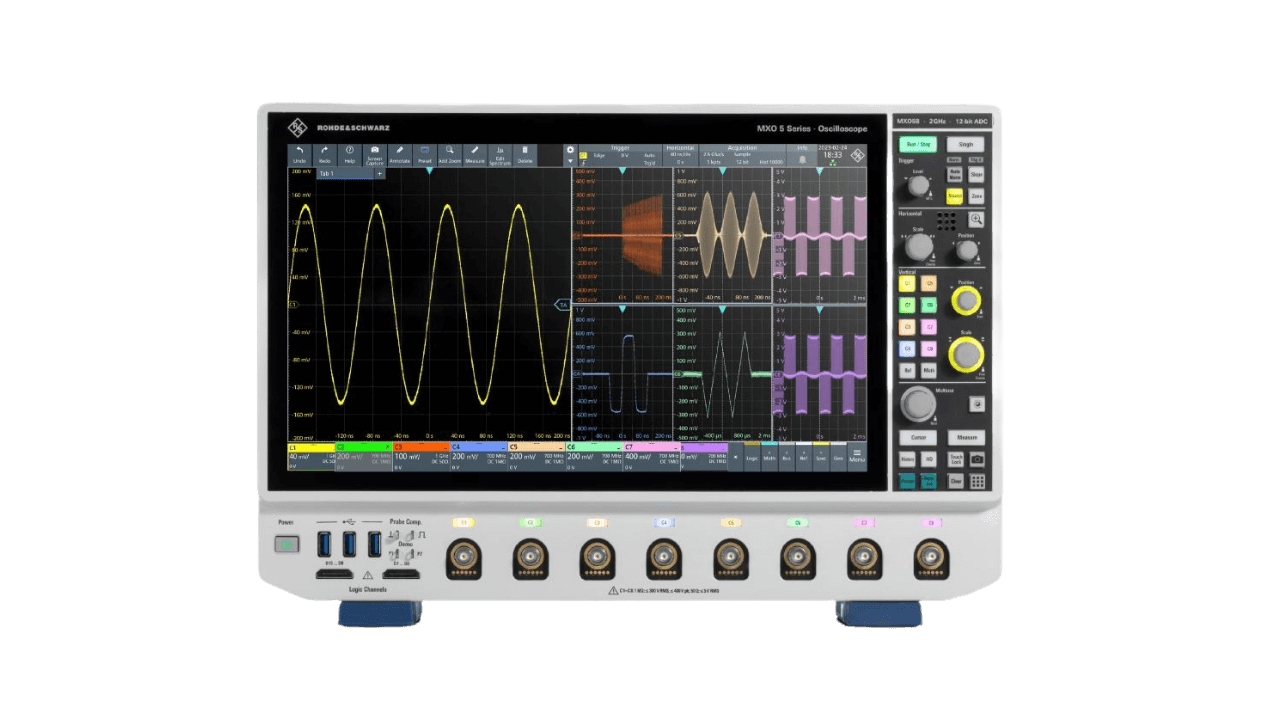

	R&S MXO 5 示波器	100 MHz - 2 GHz	4/8	5 Gsample/s	1 Gpts	Serial Bus 分析訊號完整性（眼圖分析）電源產品分析與驗證多通道電源時序合規性測試（車用乙太網路）

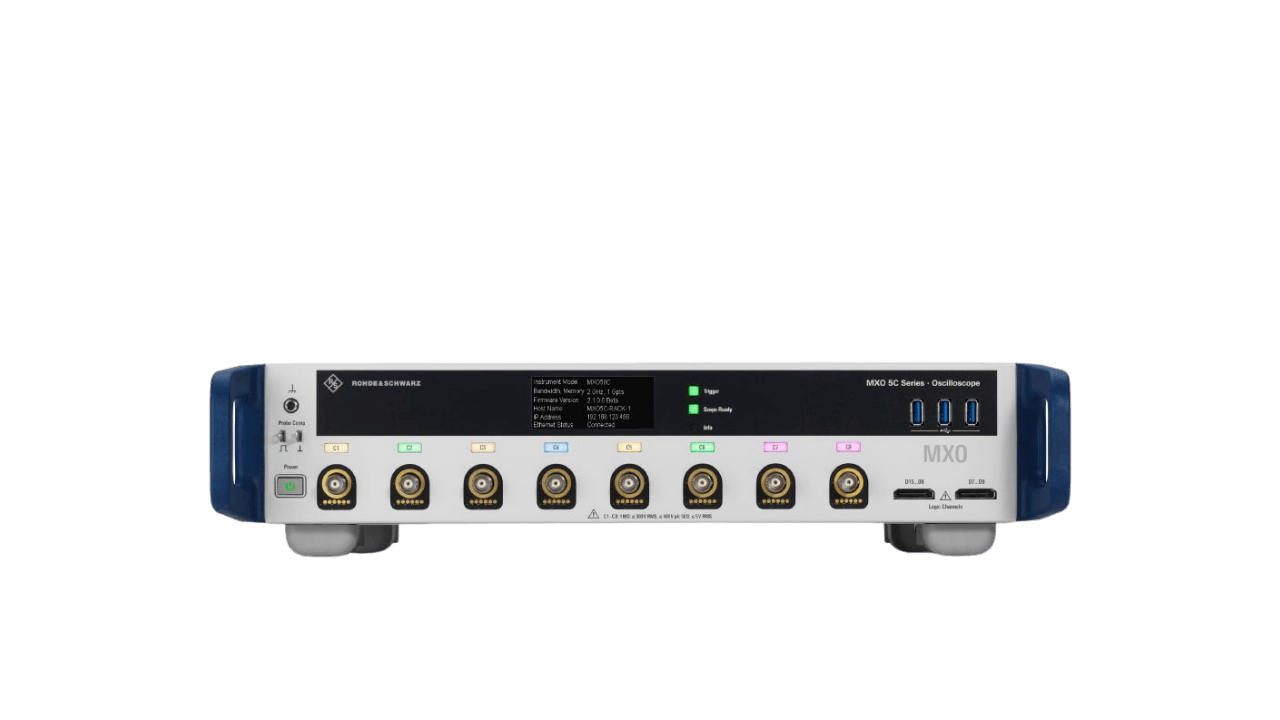

	R&S MXO 5C 示波器	100 MHz - 2 GHz	4/8	5 Gsample/s	1 Gpts	自動化測試生產測試多通道應用（8通道以上）

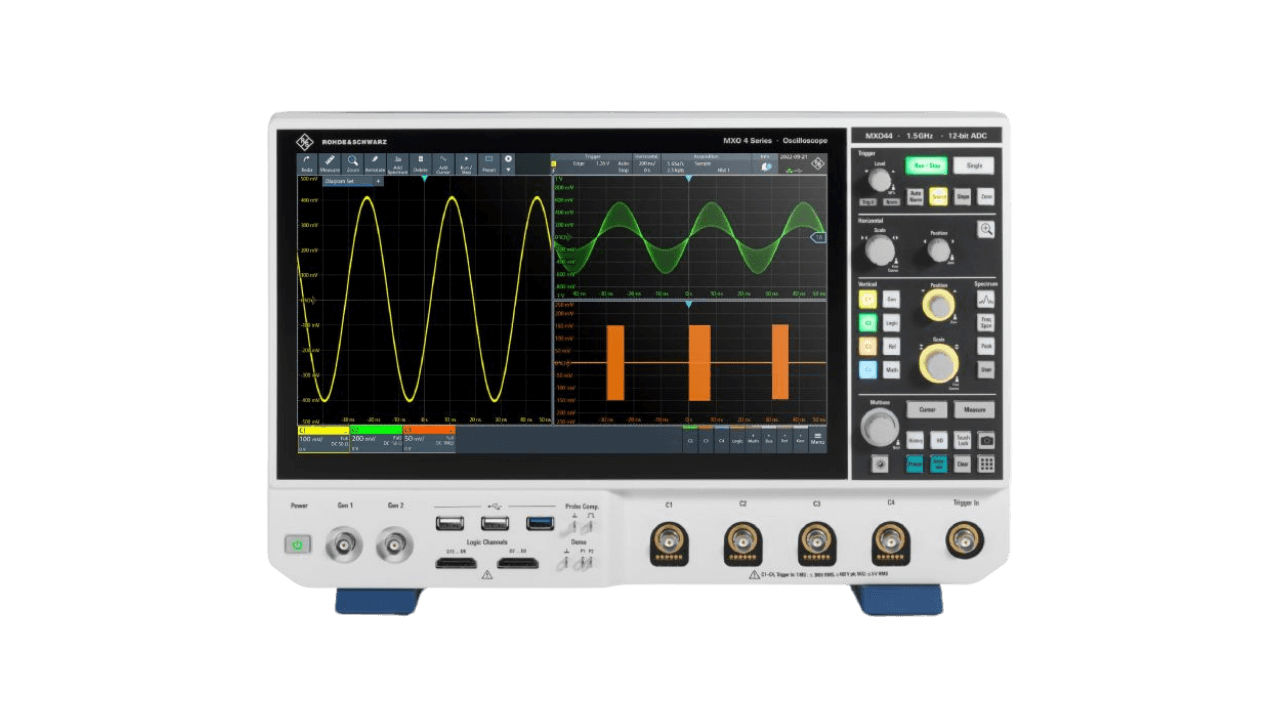

	R&S MXO 4 示波器	200 MHz - 1.5 GHz	4	5 Gsample/s	800 Mpts	硬體除錯與驗證 Serial Bus 分析電源產品分析與驗證 EMI 除錯

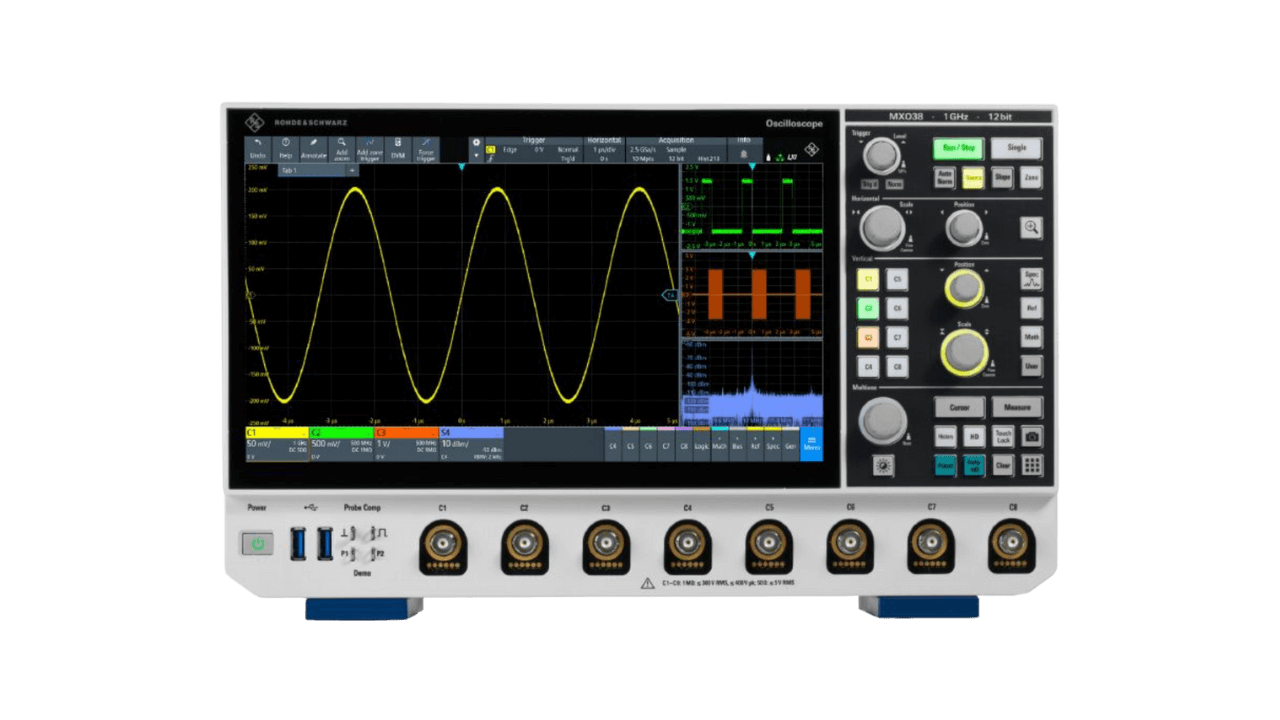

	R&S MXO 3 示波器	100 MHz - 1 GHz	4/8	5 Gsample/s	500 Mpts	硬體除錯與驗證 Serial Bus 分析電源產品分析與驗證 EMI 除錯
	R&S RTM 3000 示波器	100 MHz - 1 GHz	2/4	5 Gsample/s	80 Mpts	硬體除錯與驗證 Serial Bus 分析電源產品分析與驗證

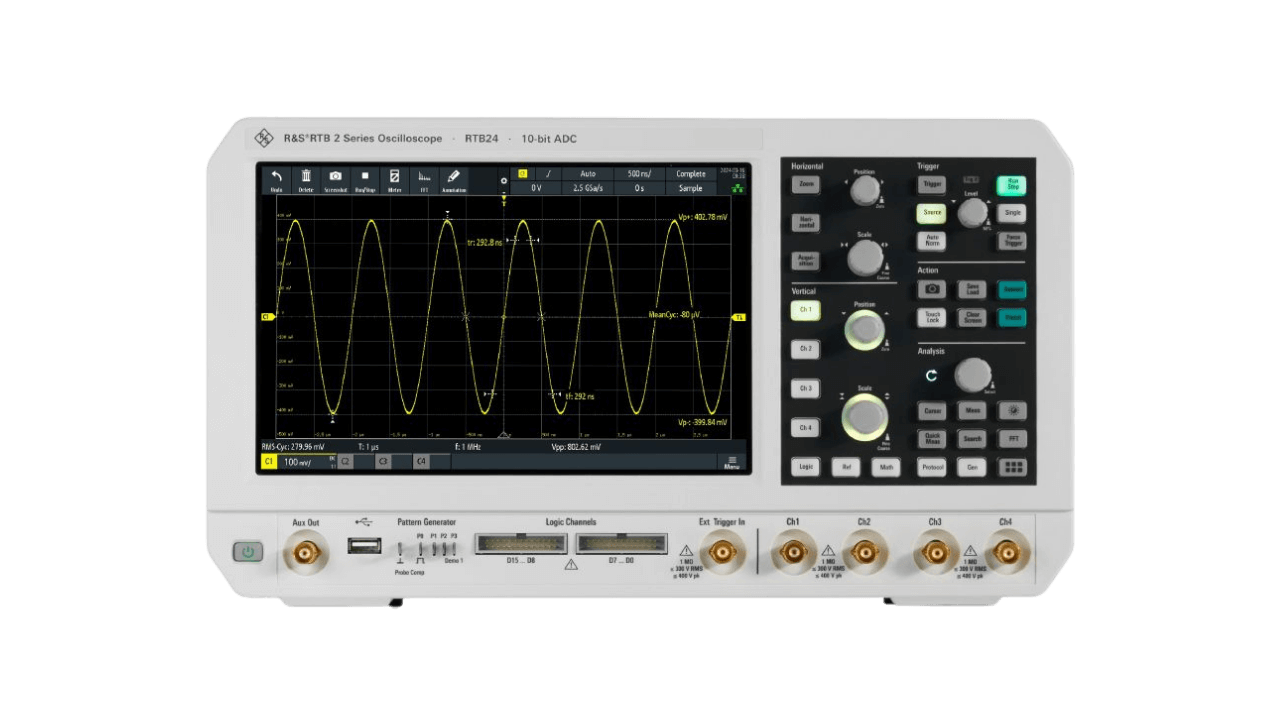

	R&S RTB 2 示波器	70 MHz - 300 MHz	2/4	2.5 Gsample/s	20 Mpts	硬體除錯與驗證 Serial Bus 分析大專院校教學
	R&S RTC 1000 示波器	50 MHz - 300 MHz	2	2 Gsample/s	2 Mpts	大專院校教學

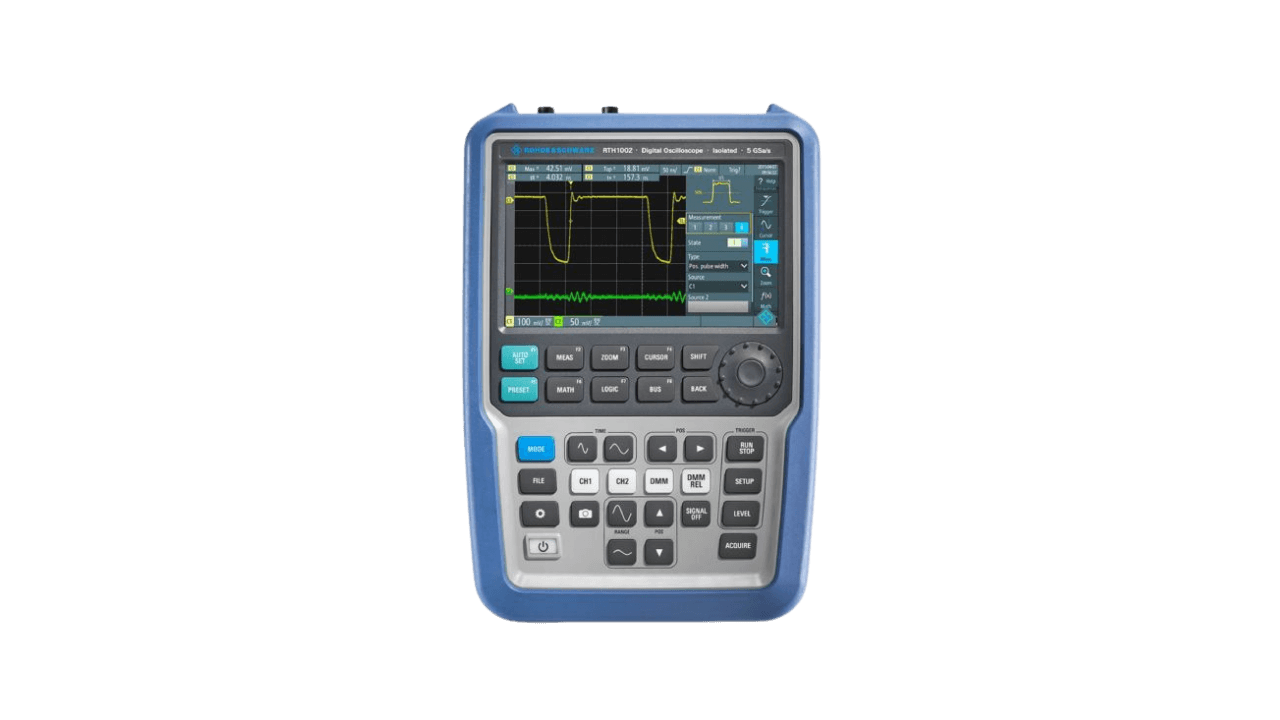

	R&S RTH 手持式示波器	60 MHz - 500 MHz	2/4	5 Gsample/s	500 kpts	電力電子現場應用（通道隔離）電子與機械維修與安裝應用戶外使用（電池供電）

示波器探棒與量測配件

照片	示波器探棒和配件	頻寬	最大動態範圍

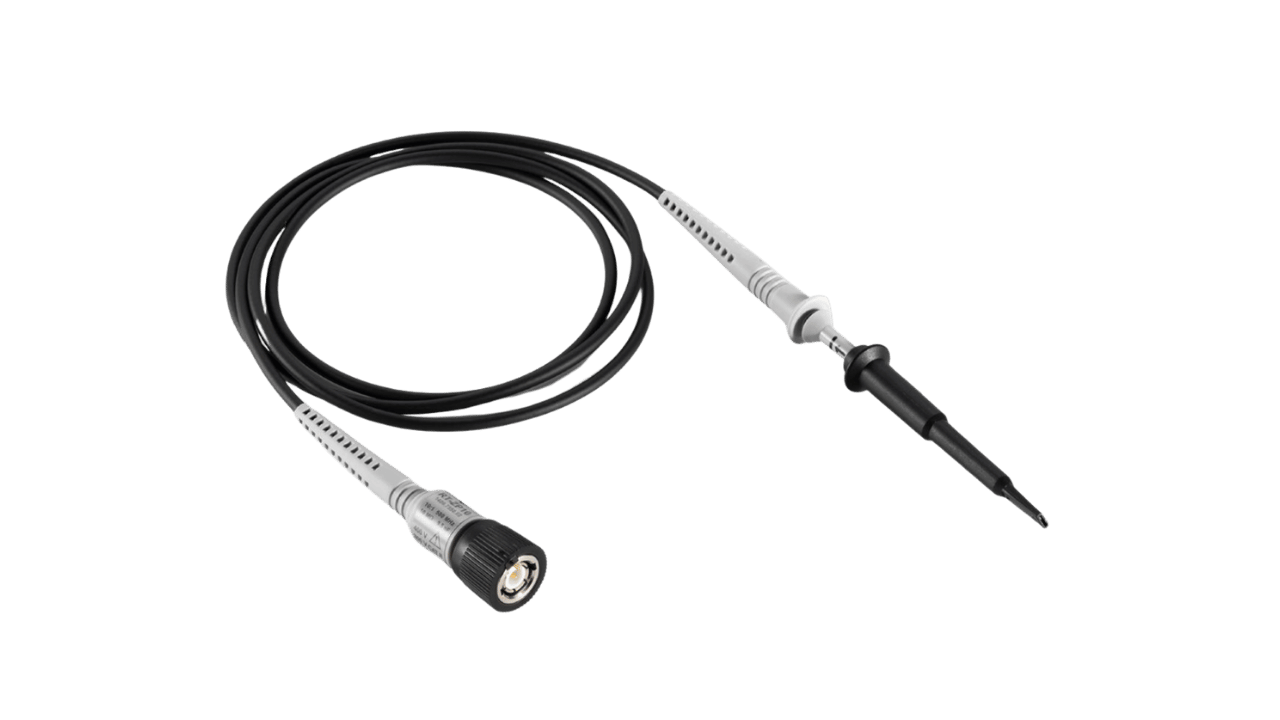

	被動式探棒	38 MHz - 700 MHz	400 V

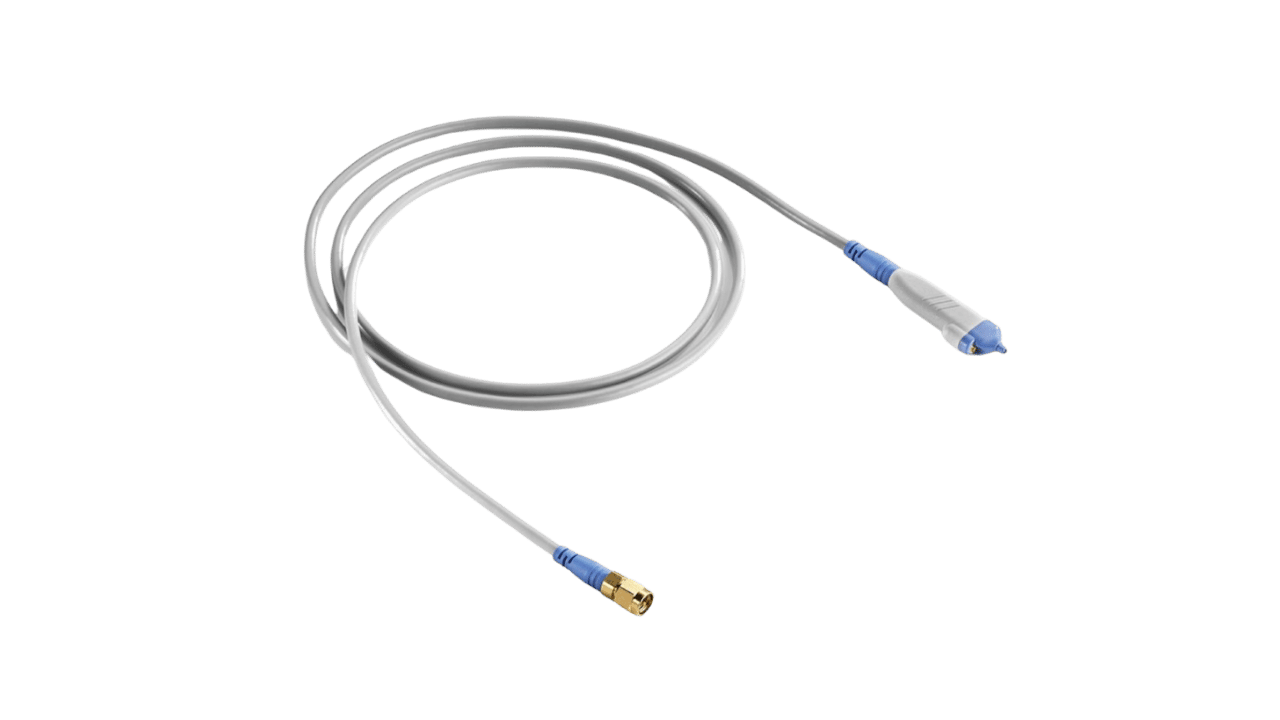

	被動寬頻探棒	8 GHz	20 V

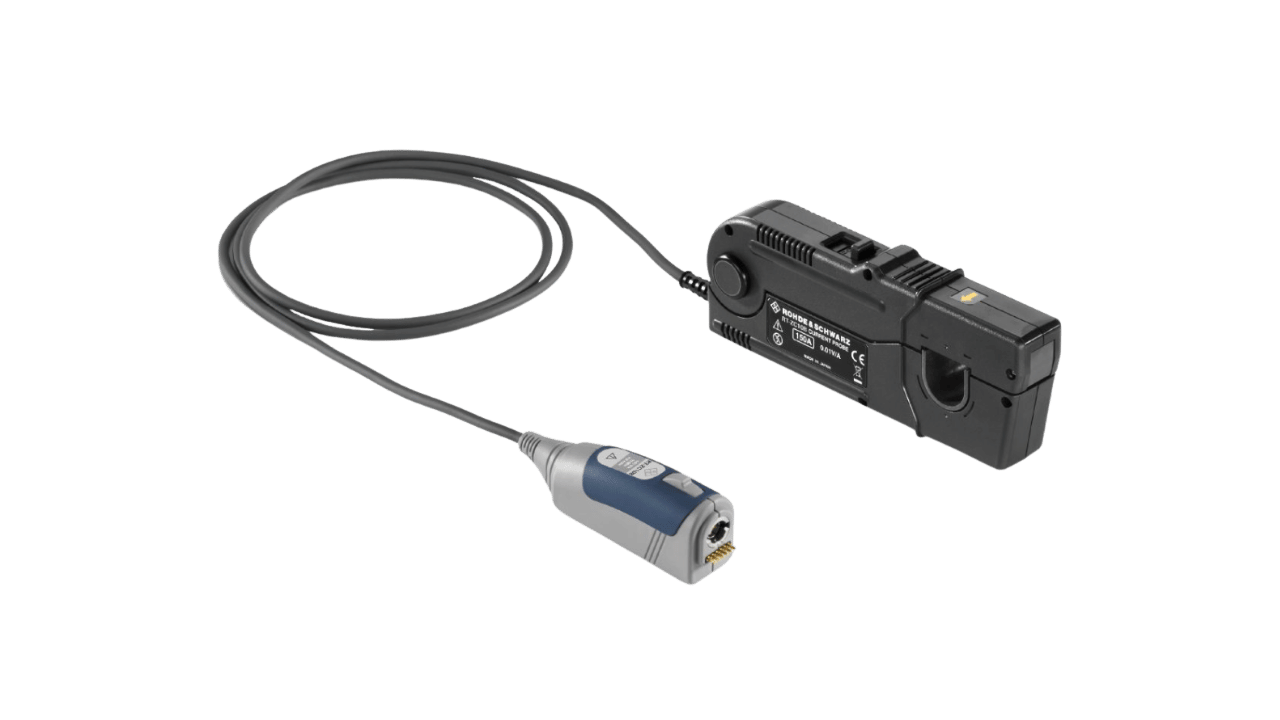

	電流探棒	20 kHz - 120 MHz	2000 A
	主動單端點探棒	1 GHz - 6 GHz	± 8 V
	主動差動式探棒	1 GHz - 4.5 GHz	± 5 V, ±60 V (with R&S®RT-ZA15)
	電軌探棒	4 GHz	±0.85 V, (±60 V offset)
	模組式探棒系統	1.5 GHz - 16 GHz	5 V

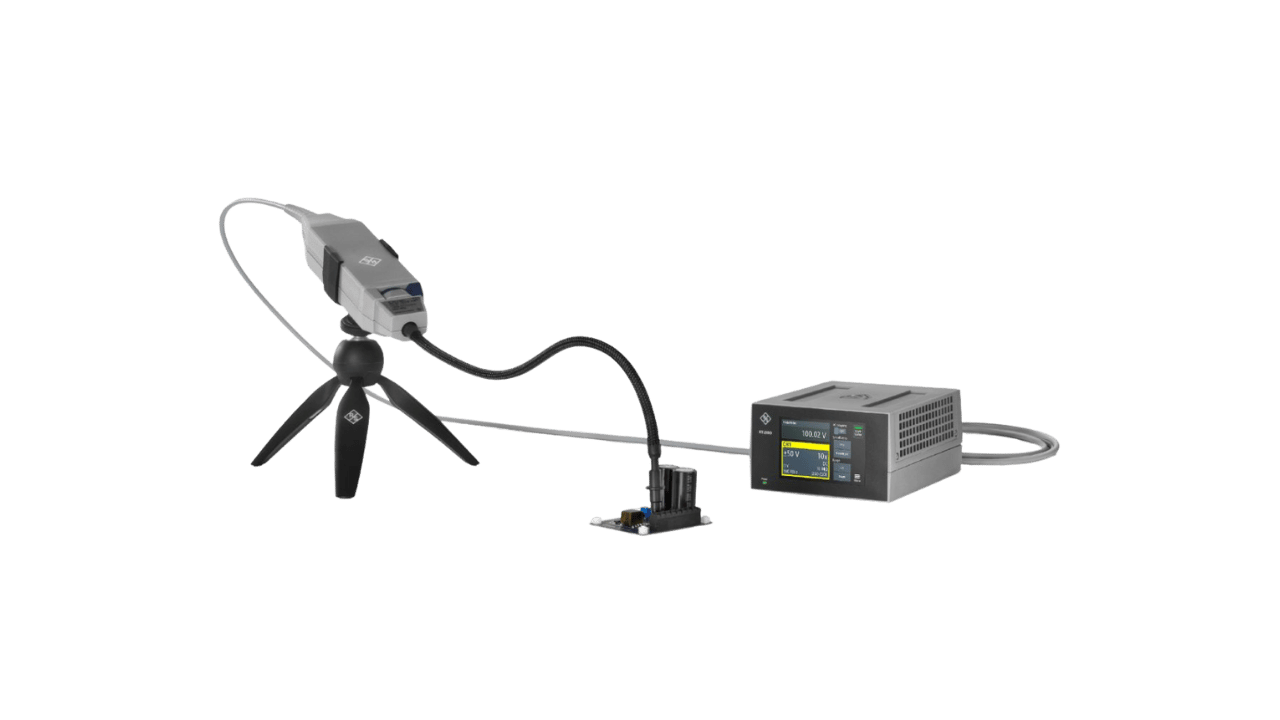

	光隔離探棒系統	1 MHz - 1GHz	± 3000 V

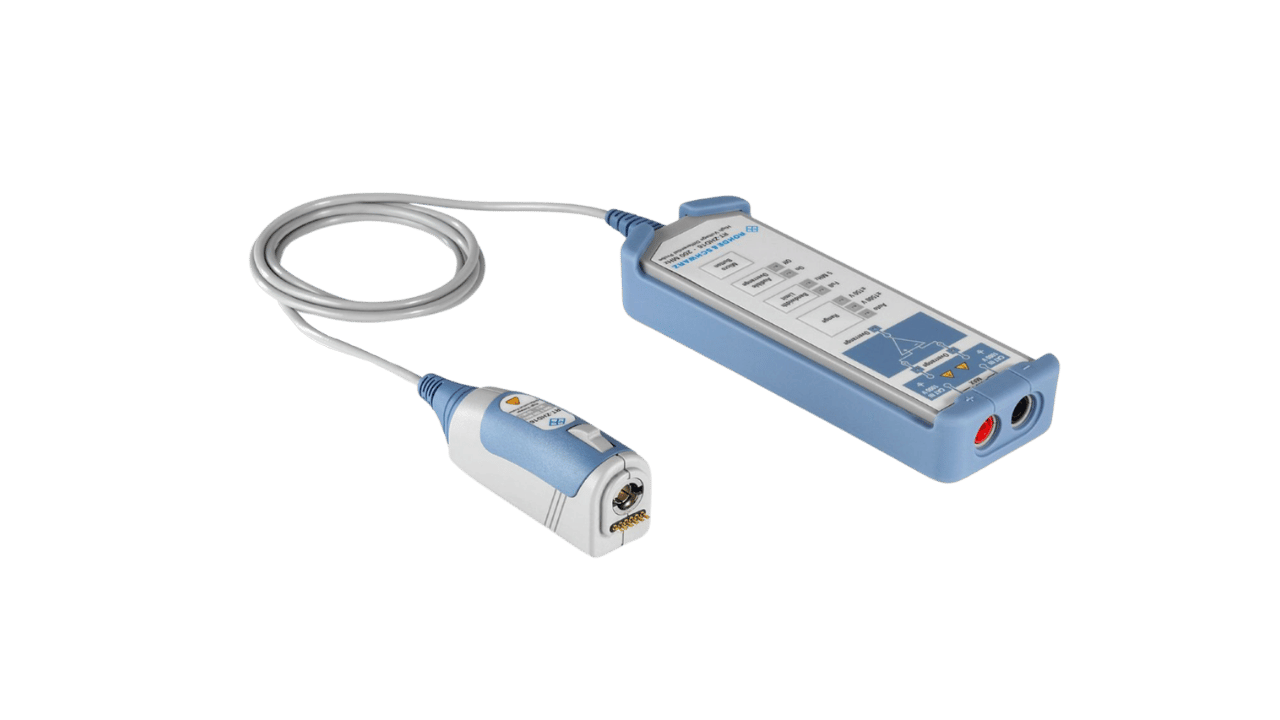

	高壓探棒	25 MHz - 400 MHz	6000 V
	多通道功率探棒	1 MHz	± 15 V / ± 10 A

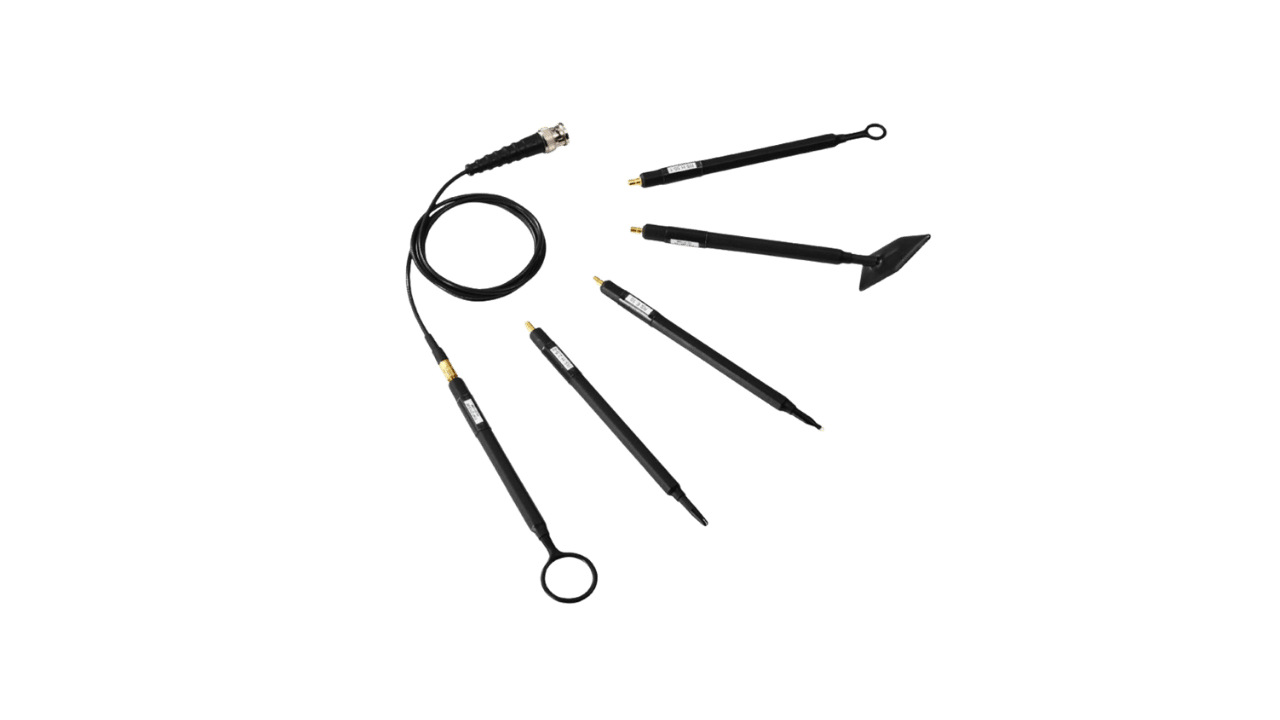

	EMC 近場探棒	30 MHz - 3 GHz
